項目配置清單

主揚聲器：DALI PHANTOM H-80×2

中置揚聲器：DALI PHANTOM H-80×1

環繞揚聲器：DALI PHANTOM H-60×4

天花揚聲器：DALI PHANTOM E-60× 4

超低音揚聲器：DALI SUB K-14F×1

AV功放：DENON AVR-X4500 ×1

後級功放：WENTINS S8200×1

藍光播放器：優視加U6 4K 3D×1

4K投影機：Optoma OSF8416 ×1

投影幕：ISKscreen 180英寸高清4K透聲幕



基本情況概述

展示廳和影音娛樂，是莊嚴又不失情調的經典配搭。當專業與熱情碰撞，當奢華與互動對接，彷彿烈日下的一抹陰涼，積蓄的力量剎那間得到抒發，也拉近了用家和商家的距離。

本案例地理位置位於廣東揭陽【菁英堂】未來生活展示館，其中視聽室空間規格為長7.86m×寬8.69m×高4.63m。而有關周邊布局，影音室主要功能是觀影使用，總面積68㎡，空間屬於不規則式大中型項目，設備選用丹麥達尼DALI 7.1.4時下流行的全景聲影院系統，配備180英寸4K超大透聲幕布，是非常專業的全景聲影院案例典範。



用戶需求

用戶詹總開設此間揭陽生活館展示廳，主要以服務客戶體驗功能性服務端的一種場所，如：健康、養生、保健、美容、生活方式等；構建此間影音室展示廳，裝修風格與生活館的其他空間裝修呈統一風格，起到協調互補作用，現代感設計影院。作為接待客戶最直觀的體驗場所，客戶詹總對影音需求要求較高，希望音質好，高端體驗感需求。



構建過程及特別設計

影音室的構建，團隊本著合理尊重空間原則，牆身天花採用木龍骨結構，完美解決了後期異響共振的問題。構建此影音展示廳，器材選用丹麥達尼DALI定製安裝PHANTOM系列揚聲器，著手安裝的首先是全景聲的器材設備。

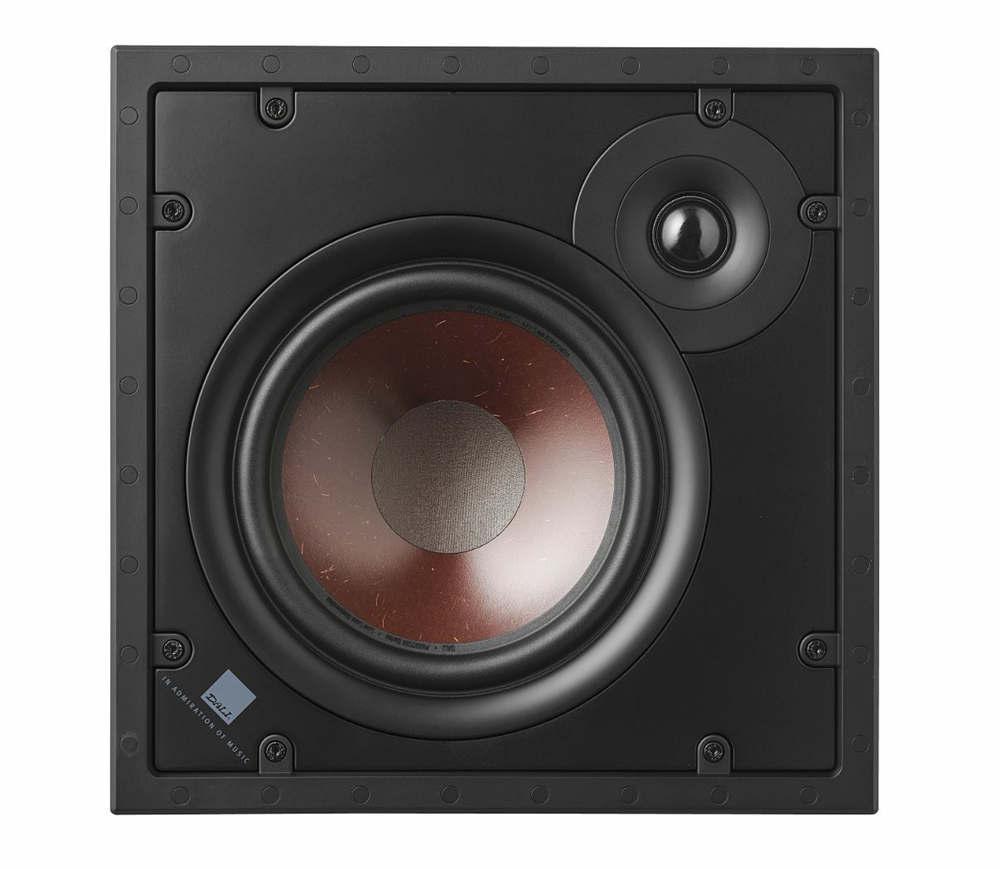

先是經過專業測量儀器掌握變量，找準木工開孔的尺寸及相關位置的精密度，牆面上打上龍骨，牆面開洞，配一個嵌入式音箱背盒，使得低頻更加好聽。DALI PHANTOM H系列入牆式揚聲器，秉承傳統的揚聲器技術。中心是清晰可辨的低音音盆，由紙漿和木纖維製成，輕巧、性能良好，但採用隨機結構構造，能完美再現音樂中的最細膩之處。

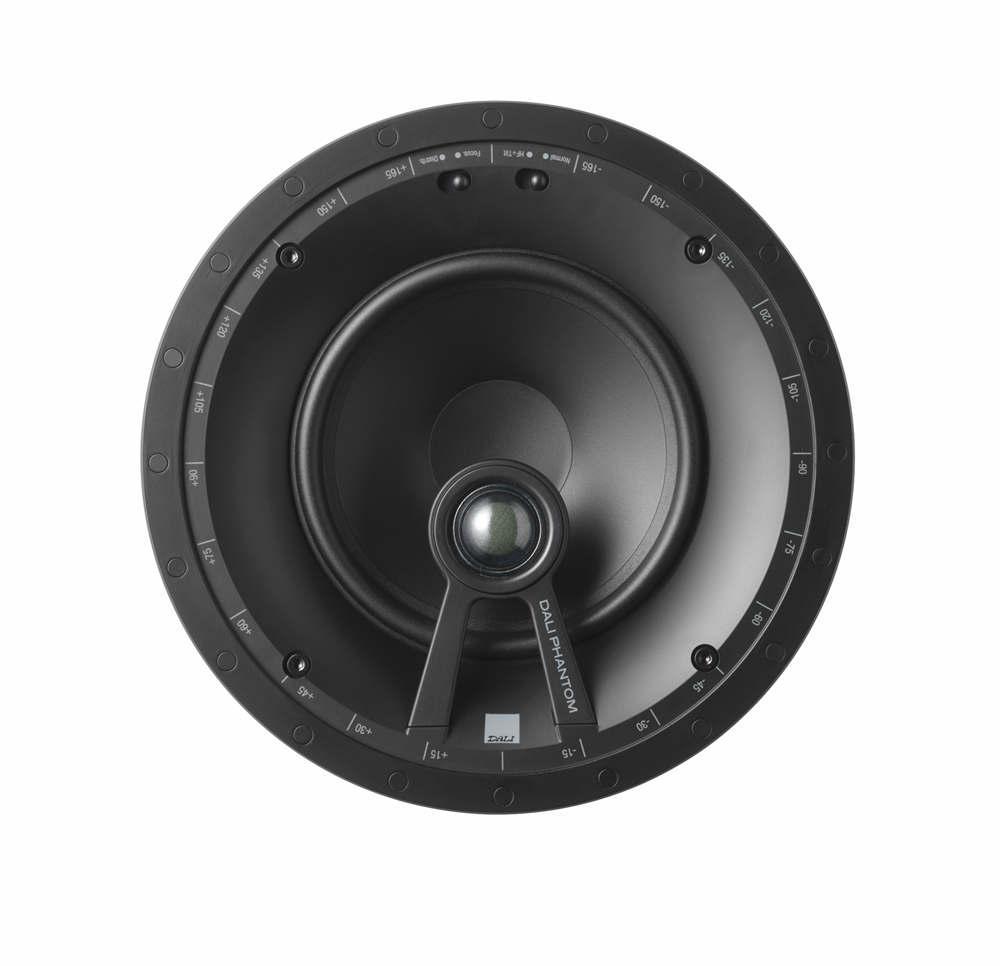

DALI PHANTOM E系列是可安裝在天花板內的揚聲器，需要藉助梯子實施安裝，玲瓏小巧的外形和簡單易用的羅盤定位系統，讓安裝在天花內的揚聲器，輕鬆實現最佳擺位，成就完美音效。超低音揚聲器則採用DALI SUB K-14F低音炮，可通過LFE輸入端口或line-out（線路輸出）端口，將這款低音炮連接功放。14英寸鋁製長衝程低音單元為核心，搭配500WD類功放，強勁的功率和精準的控制還原音質本色，讓電影更震撼、音樂更優美，可盡情體驗排山倒海般的重低音震撼體驗。



為了使得展廳裝修風格一致性和完整性的考慮，同時又能夠隱藏?fù)P聲器，達到聲像合一的最佳效果，設計團隊在這個方案中使用180英寸的透聲銀幕。巨大的ISKscreen 180英寸幕布怎麼安裝好呢？首先安裝隊確定好第一步就是先確定好安裝位置，第二步就是確定安裝的方法，投影幕布有靈活的安裝方法：它既可以固定在牆壁上，也可以吊裝在天花板上。從現場實際出發，這裡工程人員需要把「巨幕」安裝在牆壁上，一再謹慎進行每項，使幕布與牆壁保持平衡。在確定好安裝的方法之後，剩下的就是要量線打孔，投影幕應安裝在觀眾最佳視角的位置。而且當幕布完全展開時，其底部應高於觀眾的頭部。這樣確定好之後就可以打孔了，並時刻注意在打進水泥釘?shù)臅r候保證兩點之間距離合理。方案中用到的英國ISKscreen這款進口的編織透聲幕，最大的好處就是聲音衰減小，加上背後的黑色吸光襯布後，10kHz以上的高頻段衰減只有1.5dB，全頻段衰減也不超過2.5dB，幾乎不用做頻率補償。

作為一個有7.1.4聲道的影院系統，所有揚聲器安裝到位，連接音箱線材之後，就要需要往DENON AVR-X4500功放上接線了，功放上有8個輸出口，3個輸入口，支持4K，分別對應左中右，環繞7隻揚聲器，有源低音輸出對應低音炮。連接好喇叭線後，就是連接信號了，把硬盤播放器、媒體中心等播放設備連到功放的HDMI輸入上，從功放的HDMI輸出連接到投影機上，整齊有序的布好每一條線，做到整體美觀又乾淨。



在安裝好、布置好所有的設備之後，最後一步就是完成投影機的安裝和校正工作。這裡安裝時需提前考慮投影儀的可變焦範圍，不能在其範圍之外，如果超出那個範圍就會出現畫面不清晰或者出現斜紋等情況，全部手工移動，調好位置。然後是安放投影儀和開關。設置一個縮放的中收點，根據這個點來移動投影儀，使它充滿整個屏幕，這裡必須做的非常認真，才能調整到合適的位置。接下來就是安裝支架，牢固安裝到天花板結構中。讓投影儀的後期使用更加安心。這樣的畫面才真實自然。關於投影機的安裝高度，吊架的高度和投影幕的投射距離，對到中間位置，這個距離就確定了屏幕尺寸的大小，項目中3.5米以上的距離就可以得到100英寸以上的畫面，畫面比例為16:9。安裝設備影音系統工作完成，技術人員經過專業的聲場系統校正，每個位置都達到了最佳私人影院震撼的效果。





設計心得

對於私人影院這個概念，客戶的意識已經不單單用於私人影院，也可以給商業洽談帶來更好的交流空間，展示廳式的影音室，被很多客戶所採納，邊娛樂邊帶動自己的企業，這是個更容易拉近彼此之間距離的紐帶。而影音室的安裝工程也不像看上去的那麼簡單，雖然項目地理位置相隔幾百公里，工程隊依然保證前期的施工跟進指導隨時配合，確保前期工作有序進行，每個環節需要環環相扣，前期、中期、後期親身參與，從前期的裝修時指導布好線材，到後期的由客戶親身體驗驗收，每一個步驟的相互協調，這裡需要的不止是專業，更重要的還有細心及後期的售後服務。



整體風格

作為未來生活館展示廳的影音室，影音室的整體風格與生活館的其他空間裝修呈統一風格，起到協調互補作用。暖色調的燈光映襯下，使得影音室非常的溫暖愜意，有賓至如歸之感。中大型的空間，用環形沙發也顯得非常的寬敞，可輕鬆容納下二十人同時體驗。前方做觀影使用，後方有生活館的產品展示區，一舉兩得，客戶體驗過後非常的滿意。



設計團隊

設計師同時兼顧項目經理黃永相，從事影音智能行業十年，電器智能工程師、影音工程師 、擅長私人智能化影院設計，經手打造案例上百間。2017-2018，2018-2019連續兩年榮獲全國設計大獎。《北京.優山美地》項目獲得2017-2018年商業展示解決方案大獎，《佛山.里水棠溪》項目獲得2017-2018年綜合類家居娛樂解決方案大獎，《江門.優之名》項目獲得2018-2019年私人定製影院解決方案類優秀案例大獎。他還曾榮獲2018-2019年度中國影音設計師二十強，案例多次被刊登在國內知名雜誌上。
