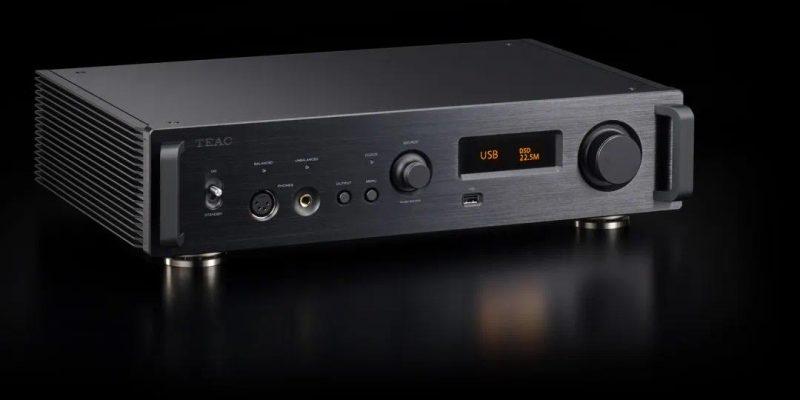

原創分立式解碼技術 (Discrete DAC)——先進的多功能一體機旗艦設計，可以處理各式各種的音頻文件和檔案格式。

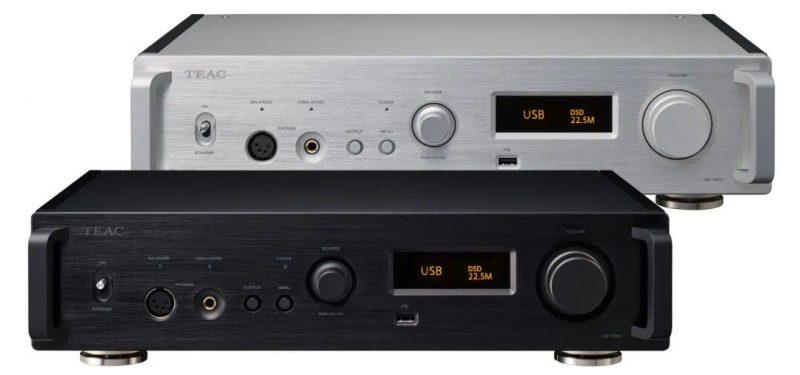

UD-701N 以 USB DAC 功能為設計核心，結合網絡播放器，模擬前級放大器，耳機放大器和其他各種功能，成就了一臺高水平的多功能一體機。
作為 TEAC 旗艦產品，UD-701N 加入了新開發的 TEAC ΔΣ（Delta Sigma）分立式解碼，令音質表現達到了一個新的水平。? 作為 USB DAC 和網絡播放器，UD-701N支援 22.5MHz DSD 和 384kHz / 32-bit PCM，使用全新開發的 TEAC ΔΣ（Delta Sigma）分立式解碼，完整地將所有數字信號轉換為高質量的模擬信號。?
UD-701N 不單止可以用於各種數字播放，也可以透過 PC 或 Mac 作為音樂中心，或者利用 NAS 作串流播放伺服器，配備模擬和數字輸入前級放大器，令 UD-701N 可以成為一套音響系統的中心使用，UD-701N 是一款以全方位和多功能設計而成的高級音響系統中心，靈活的接口和高規格支援，完全迎合新時代的音樂聆聽習慣，除了可以配搭揚聲器與功率放大器構成完整的音響組合之外，UD-701N 也內置了 4針 XLR 平衡耳機輸出作為耳機放大器使用。
TEAC ΔΣ（Delta Sigma）分立式解碼
取代通用的解碼芯片， UN-701N 採用了全新開發的TEAC ΔΣ（Delta Sigma）分立式解碼，並結合了 TEAC原始的FPGA 算法， 令到模擬信號能夠以高質量處理和解輸出， PCM訊號會經過ΔΣ調製器，轉換為 1-bit 訊號，DSD訊號能夠完全按照原本的數據直接傳送。?
我們可以說，TEAC新的解碼設計還原了聲音的本來面目，透過分立式的解碼，更實現寬閣而清晰的聲揚定位。? 而且，使用TEAC ΔΣ（Delta Sigma）分立式解碼，可以支援播放 22.5MHz DSD 和 384kHz / 32-bit PCM。
雙單聲道結構
我們?cè)谡麄€(gè)電路設計中採用了奢華的雙單聲道結構，從電源部份左右獨立使用環形鐵心變壓器，到D / A解碼轉換部分，到模擬輸出級，同樣是完全獨立的左，右聲道處理方案。
這種雙重模型結構，兩個聲道中的每一個聲道都具備完整的單聲道電路，可防止左右聲道之間的互相干擾，從而實現豐富的音樂感，充分還原空間感和聲場規模。
每段線路傳輸都採用全平衡結構
從D / A解碼轉換，到輸出級的左右模擬輸出，同樣採用了完全平衡的傳輸結構，改善信噪比，同時增加動態範圍，這樣的設計，使到每段線路可以在更純凈的狀態下傳送訊號，不會失去高分辨率音頻訊源所具有的空氣感和聲音透明度。
四組大容量環形鐵芯變壓器
不單止在模擬信號部份設置了2個獨立為左右聲道使用環形磁芯變壓器，更在網絡模塊和數字控制部分，使用了單獨的環形磁芯變壓器，除此之外，工程師通過使用線性電源，進一步加強網絡模塊部分的電源質量和穩定性，供應到需要敏感度高，需求高質量供電的網絡模塊之中。

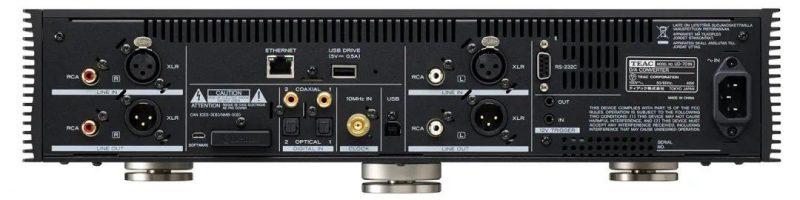

前級功能具有四組數字輸入和兩組 RCA / XLR 模擬輸入

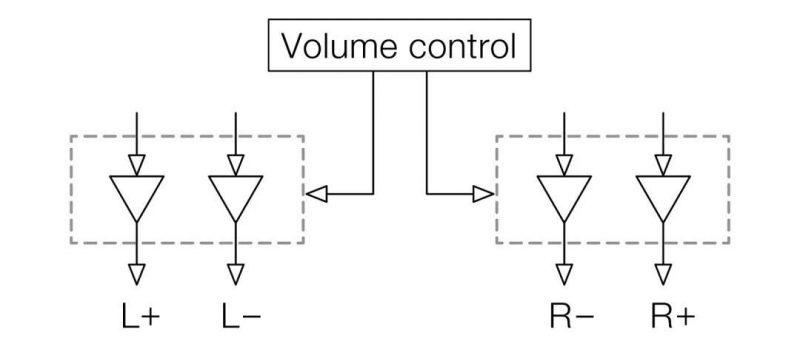

擁有 USB DAC 和網絡播放器的功能，還具有同軸數字輸入和光纖數字輸入，通過RCA和 XLR 模擬輸入，還可以透過內置的高質量的模擬前級放大器，與其他音響設器材組成配搭。我們的 TEAC-QVCS（四組音量控制系統）是一款可變?cè)鲆娣糯笃饕袅靠刂凭€路 ，由四組獨立電路組成，分別用於左，右，正 和 負（L+，L-，R+ 和R-）， 使到音頻訊號路徑在傳輸時得到短化的效果，以防止音頻訊號通過引導或分流而出現的劣化，此外，音量可以在非常精細的 0.5dB 為每段間隔進行調整，用家可以從不同的音響組合或不同耳機中調較出理想的使用音量。
升級改良版TEAC-HCLD２增強電流輸出緩衝電路
我們使用了 TEAC-HCLD2 電路，這是 TEAC-HCLD（TEAC大電流線路驅動器）的升級改良版，用作增強電流輸出緩衝電路， 提高電流傳輸?shù)哪芰唾|(zhì)量，在模擬輸出電路中很重要，每個聲道具有正負兩個電路結構，並使用菱形緩衝放大器設計來達到高電流傳輸目的，用作線路驅動器，在使用平衡輸出時，驅動會是獨立和分離的；在使用非平衡輸出，驅動會是並行的，通過增加電流供應能力，可以在傳輸音頻信號保留動態，訊號而不會產生失真。

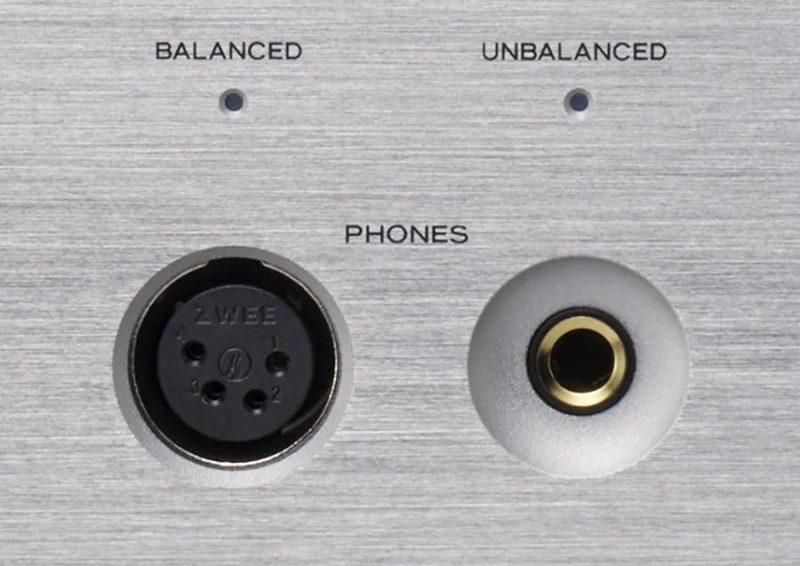

4針XLR耳機放大器，可在平衡接地和有源接地之間切換
總共使用了四組菱形緩衝器，分別在左，右，正和負電路中各使用一個，從而得到全平衡的驅動能力，應對不同的耳機需求， 另一方面，在單端使用期間，也可以透過平行驅動方式，提供比一般單端耳機放大器更強的驅動能力，即使是 600Ω 高阻抗耳機，不同類型或阻抗值的耳機，潛力也能夠得到盡情發揮。
有源接地是一種基於平衡連接原理的驅動方法，通過將 COLD 連接器接地，令到參考電壓加接近 0V，使用放大電路可以隨時得到有效的接地狀態， 與常用普通接地方案相比，有源接地不僅可以實現更理想的接地準確和穩定性，更可以抑制電源發出的「哼聲」噪音， 此外，也有助降低背景噪聲，使到音質更加寧?kù)o和沉穩，還原出藝術家的呼吸聲效，聲音的質感更加接近錄音的原貌。
MQA完整解碼功能，可使用數字輸入
MQA (Master Quality Authenticated) 是一種高質量的音頻編解碼認證，能夠以接近錄音棚的重播質量，在機材中進行還原和播放， UD-701N具備一個MQA解碼認證，這部份的解碼會以高達5 ms的精度控制D / A轉換波形訊號，還來出貼近真實的模擬波形，得到原始的錄音水平和聲音質素，這種處理手段也可以大大減低因聲壓突然過大時出現的 「聲音模糊」，令到重播效果更迎合人耳結構，聆得到原始的聲音。
由於包含完整的 MQA解碼器，除了播放音樂檔案和使用網絡串流外，MQA部份也支援來自數字輸入的MQA數據，可以進行完整解碼，通過CD播放器的數字輸出，連接到UD-701N是也支援MQA CD播放。
* 當使用數碼輸入並進行 MQA 解碼時，為了確保訊號以Bit Perfect（位元完美）進行傳輸處理，用家請將時鐘同步設置設為 「OFF」 或 「ON (DIN SYNC)」，此外，在進行 MQA 解碼時，假如 CD 播放機沒有時鐘同步的情況下，請將器材同步設置設為 「OFF」 ，假如設置為 「ON (DIN SYNC)」，可能會出現跳音或聲音斷斷續續的播放情況。
獨家的 RDOT-NEO 升頻技術
升頻功能方面，使用了獨家的 RDOT-NEO（精製數字輸出技術NEO），能夠以平滑和線性的方式提高PCM數字音頻訊號，將採樣頻率升頻至 2倍、4倍 或8倍（384kHz），RDOT 應用到類比填充方法，這是一種流暢的邏輯計算方法，是一項專門為升頻處理而加入的技術，根據讀取的頻率訊息，在波形訊號之間會生成類似數據，能夠再生和播放 44.1kHz / 48kHz 數字訊號中丟失的高於20 kHz的頻率，令到升頻的數據完整覆蓋到 20kHz 以上的頻段。

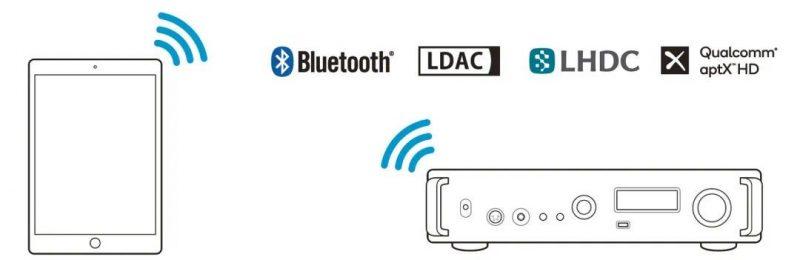

藍牙接收器支援LDAC，aptX™HD 以及其他高分辨率傳輸格式
藍牙部份 LDAC™和 LHDC 編碼，可以傳輸高分辨率（96kHz / 24位）質量的音頻數據，同時支持 Qualcomm?aptX™HD 規格，能夠進行48kHz / 24-bit 傳輸。當然，UD-701N 也支持流行的AAC，Qualcomm?aptX™ 和 SBC 編解碼器，因此用家可以輕鬆地從智能手機，或者數字音頻播放器，享受高品質的無線播放。
支援OpenHome 和 Roon Ready
支援市場上流行且便附帶的控制應用程序已經完支援 OpenHome 以及 UD-701N 的共同操作。除此之外，用家可以使用TEAC HR Streamer程序，或其他支持 OpenHome 的控制應用程序，來管理 UD-701N 上的播放列表，並支持無間隙播放。UD-701N 完全支援 Roon Ready 及 RAAT（Roon進階音頻傳輸技術）提供的功能，包括高質量的音頻播放，便利操作應用程序，以及多房間同步播放。
Spotify Connect，Tidal Connect，Qobuz 和 TuneIn（互聯網廣播）
不單單是流行的 Spotify Connect，TEAC UD-701N 也支持 Tidal 和 Qobuz，透過訂閱音樂流媒體服務，就可以欣賞無損CD品質（44.1kHz / 16位）的錄音。
Bulk Pet USB 傳輸技術確保穩定的數據傳輸
當通過 USB 線傳輸大量數字?jǐn)?shù)據或高分辨率音頻檔案時，發送訊號的電腦和接收 USB DAC，處理負載期間很大機會出現數據不一致的情況，並且可能會出現音頻數據丟失和其他問題， 然而，當使用 Bulk Pet USB 傳輸技術，就可以穩定地傳輸相同數量的數據，從而平衡了發出端和接收端雙方的處理負載情況，實現了穩定的數據傳輸。由於電腦的數據處理負載條件和變化也會影響音頻質量，因此用家可以從四種預設的傳輸模式中進行選擇，以得到個人喜好中首選的音頻質量。
防止振動的針對式設計

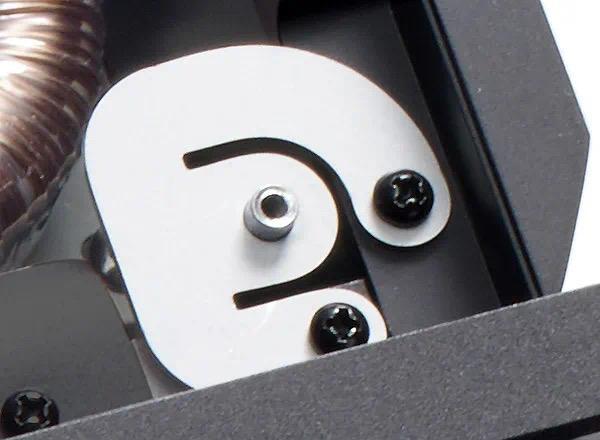

懸浮結構為了保持變壓器的穩固性，防止變壓器產生振動，從底板鬆脫，為了散熱，所有側散熱片的長度也進行了調整，以防止產生共鳴震動。
設計中也使用少數量的電路板固定螺釘，TEAC原創的精確支架和腳釘，利用一種全新的抗震機制，防止底板接觸的地方產生空隙，從而徹底抑制振動對音質的影響。
TEAC HR音頻播放器
這款免費的專用軟件可輕鬆播放22.5Mhz DSD和384kHz / 32-bit PCM 音樂格式，反映出 TEAC UD-701N 對新世代高清音樂規格的支援能力，能夠在 Windows和Macintosh 電腦中使用，通過簡單地的操作，啟動軟件並透過USB線連接到 UD-701N，就可以在佳的狀態下，可靠地傳輸和播放數字音頻數據。
