位置及周邊概括性描述：

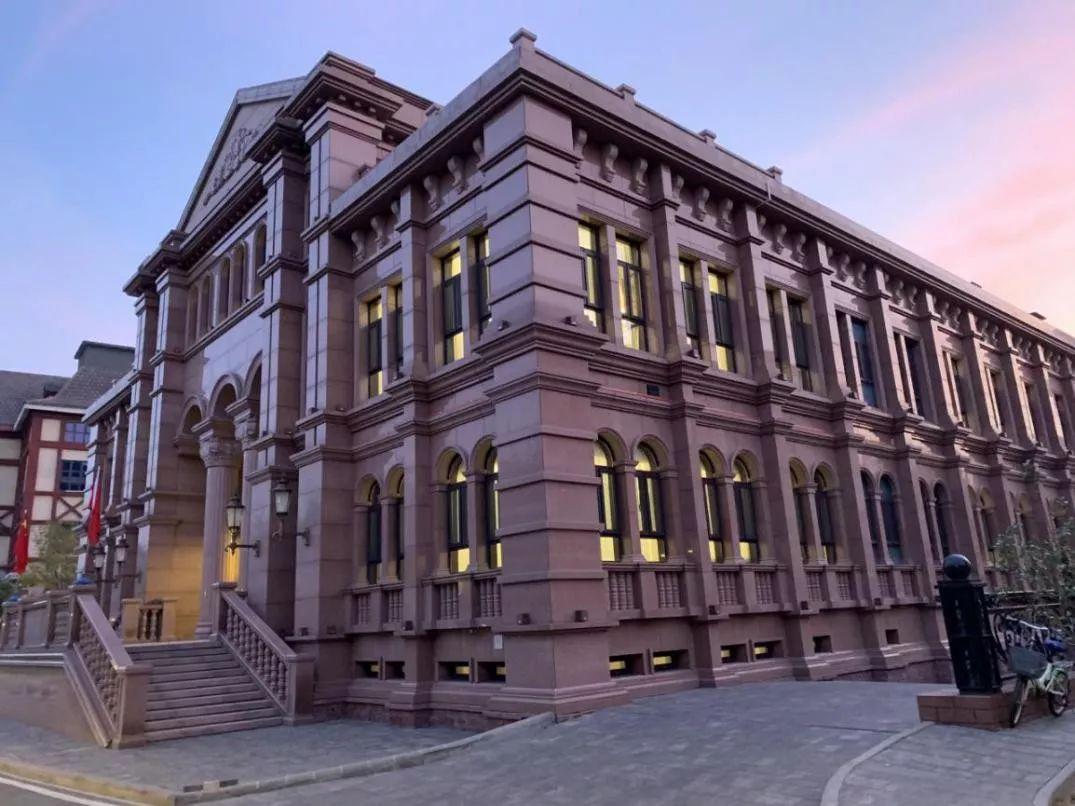

唐山南湖公園全稱唐山南湖城市中央生態公園，是國家AAAA級景區，本案位于南湖景區明信片景點：“瑞典-馬爾默市園內”。
●?資金投入：
影音設備投入30萬元，配套設施：沙發、懷舊擺件、書畫等投入50余萬元
●?視聽室尺寸：
長9.5m×寬8m×高4.5m
●?用戶需求：
業主是一位成功的商業人士，通過自己的努力，一步步累積了現有財富，深知創業的艱辛。所以，本著務實的心態打造這樣的一個影音間，要求設計方利用當前房間條件，能充分滿足觀賞寬屏高清電影的需求。裝修業主追求簡潔實用，并且要求整棟別墅風格一致，無需過于繁瑣，并兼顧聲學設計要求。依據上述要求，本案影院設計主項設備均選擇符合業內高標準的?THX ULTRA2認證要求進行選型及搭配，以求達到最好觀影效果。
●?項目負責人&設計師：韓冰
2003年加入影音行業，先后負責公司眾多重要項目的設計與項目實施管理，專業、認真、踏實、負責的工作態度得到客戶的一致好評。
●?資格證書：THX認證工程師
●?人生信條：以誠感人者，人亦誠而應;
●?代表項目：唐城壹零壹別墅、南湖中駿別墅、萬科紅駿別墅、世園會荷蘭館、嘉城華府別墅、星河灣別墅、碧桂園別墅等高端小區百余家頂級私家影院。
●?設計公司：唐山路創影音有限公司
●?后環繞揚聲器：Klipsch KS-525THX（THX? ）
●?頂部全景聲揚聲器：Klipsch THX-5002-S（THX? ）
●?超低音：Klipsch SPL-150
●?AV前置放大器：ONKYO TX-RZ3100 Dolby Atmos? THX?
●?后級放大器：ATI 500系列 543
●?硬盤播放器：威動影庫 V10
●?投影機：EPSON TW9400
●?投影幕：Recircles Screen 230寸 2.35：1高清編織透聲幕
●?智能系統：SMARTSYS C4智能影音中控系統
●?聲學材料：吸音棉、隔音氈、雞蛋棉
●?線材：FIBBR Ultra pro 4K
項目設計及工程實施
整個影音室長9.5m，寬8m，面積達76㎡，屬于中大型私人影音室。故在設備選型上選擇了Klipsch美國杰士的專業院線級別影院音響KPT系列（KPT-310-M）中的入門級型號（100 SEATS級），對于當前項目來說無疑是很適合的15寸級別的中低音設計，以及Klipsch拿手的號角設計，帶來了量度十足的低頻表現及精準的高頻指向性及聲音辨識度。

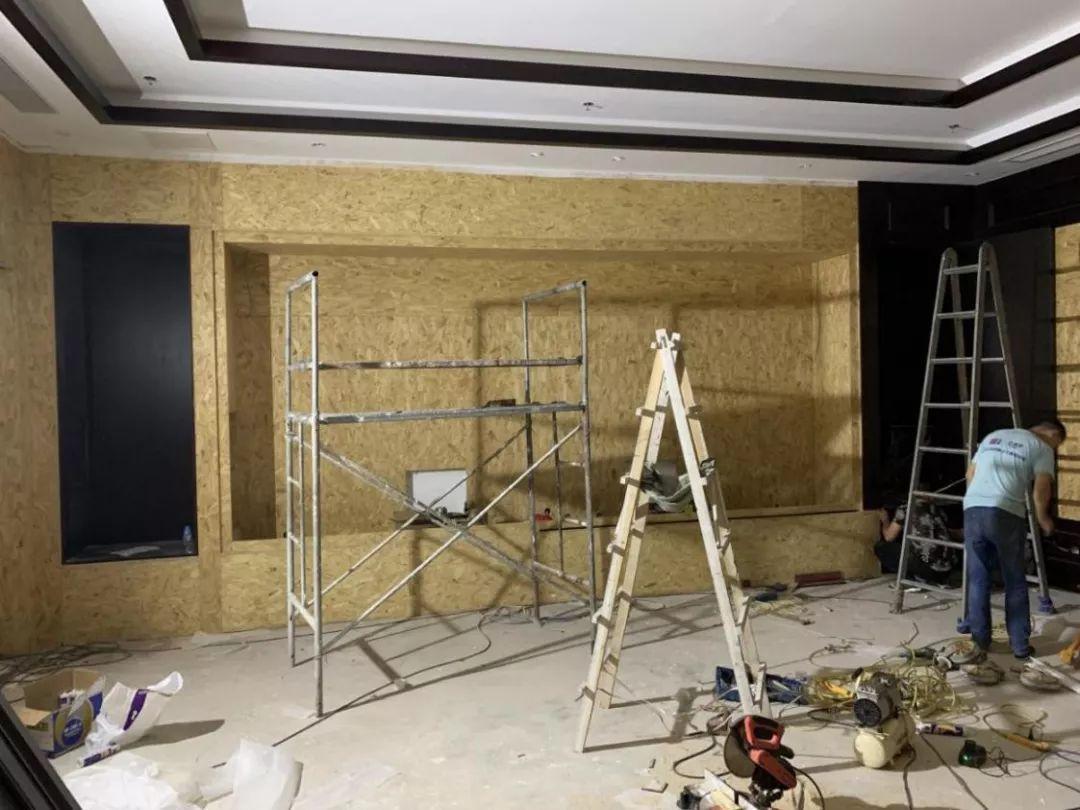

在建聲設計方面，出于簡單高效的設計初衷，主要針對房間隔音及止震方面。采用了整體隔音氈隔音層、隔音棉隔層設計、軟包內嵌聲學模塊設計、木龍骨基礎工藝和音箱后空間吸音設計等。能滿足甲方對整體裝修風格一致的要求和簡約大氣的設計方向。

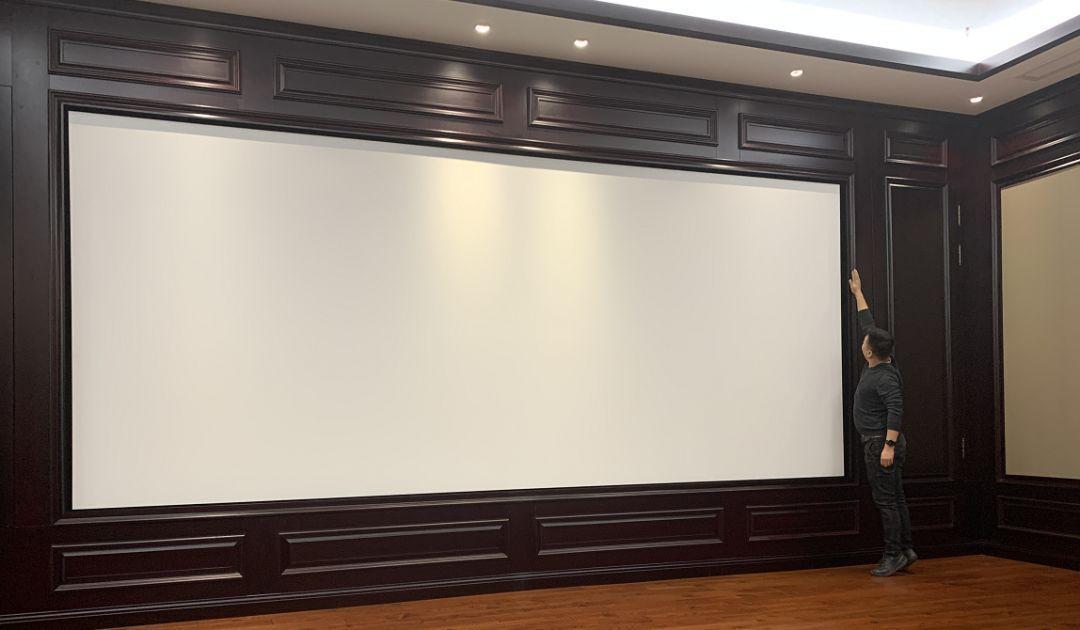

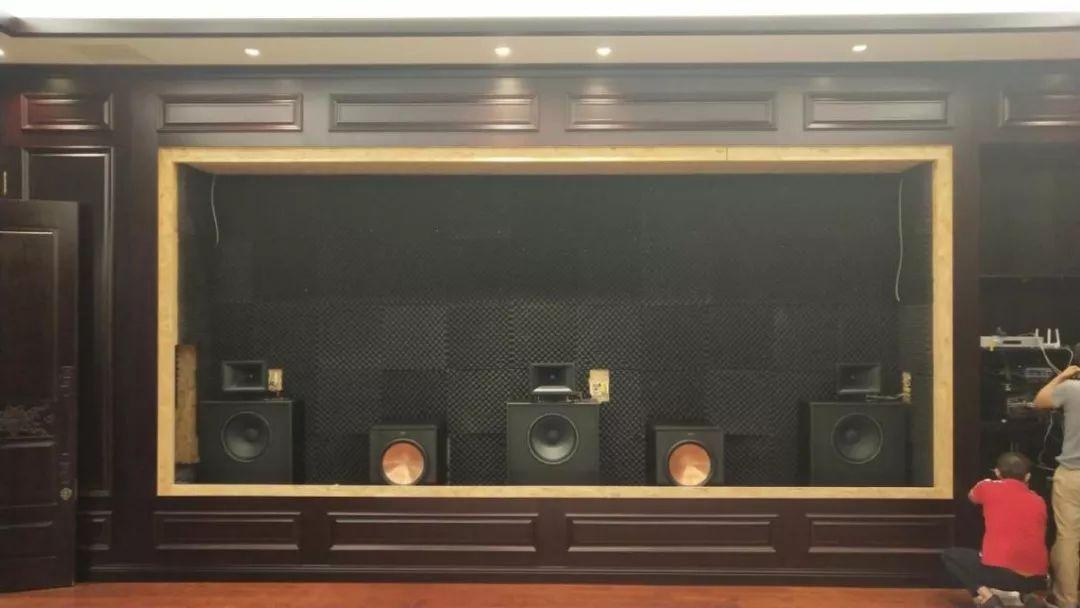

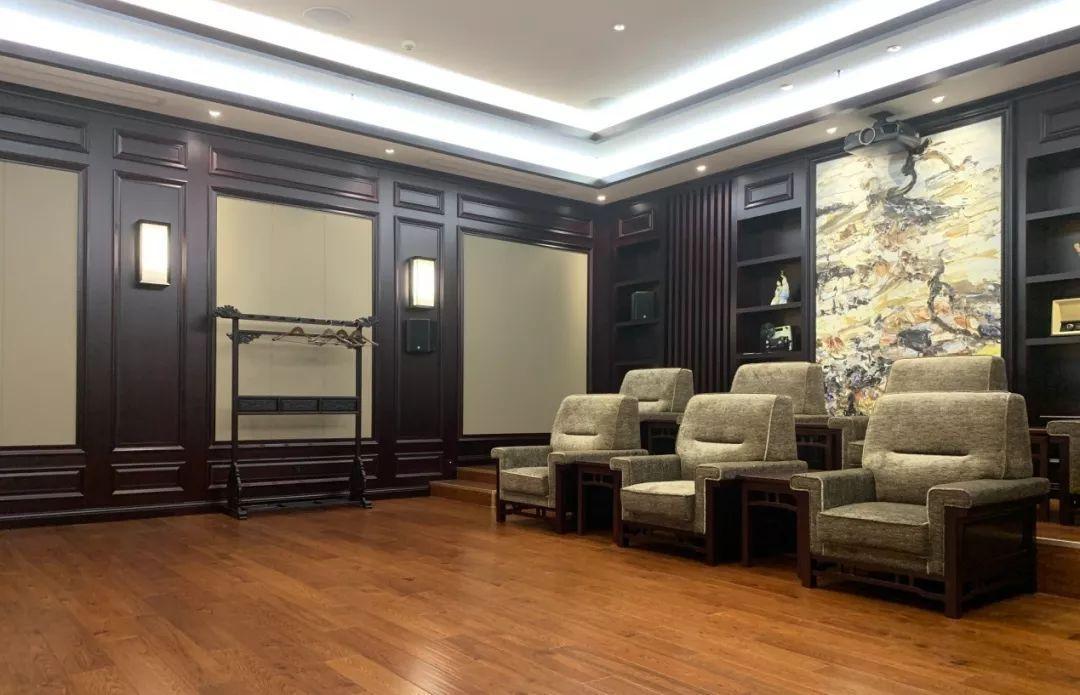

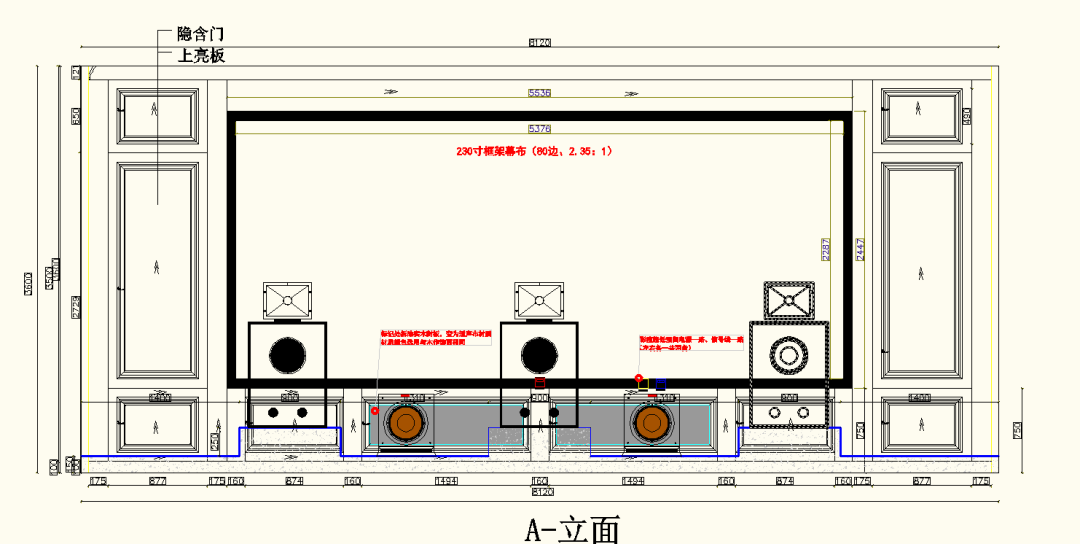

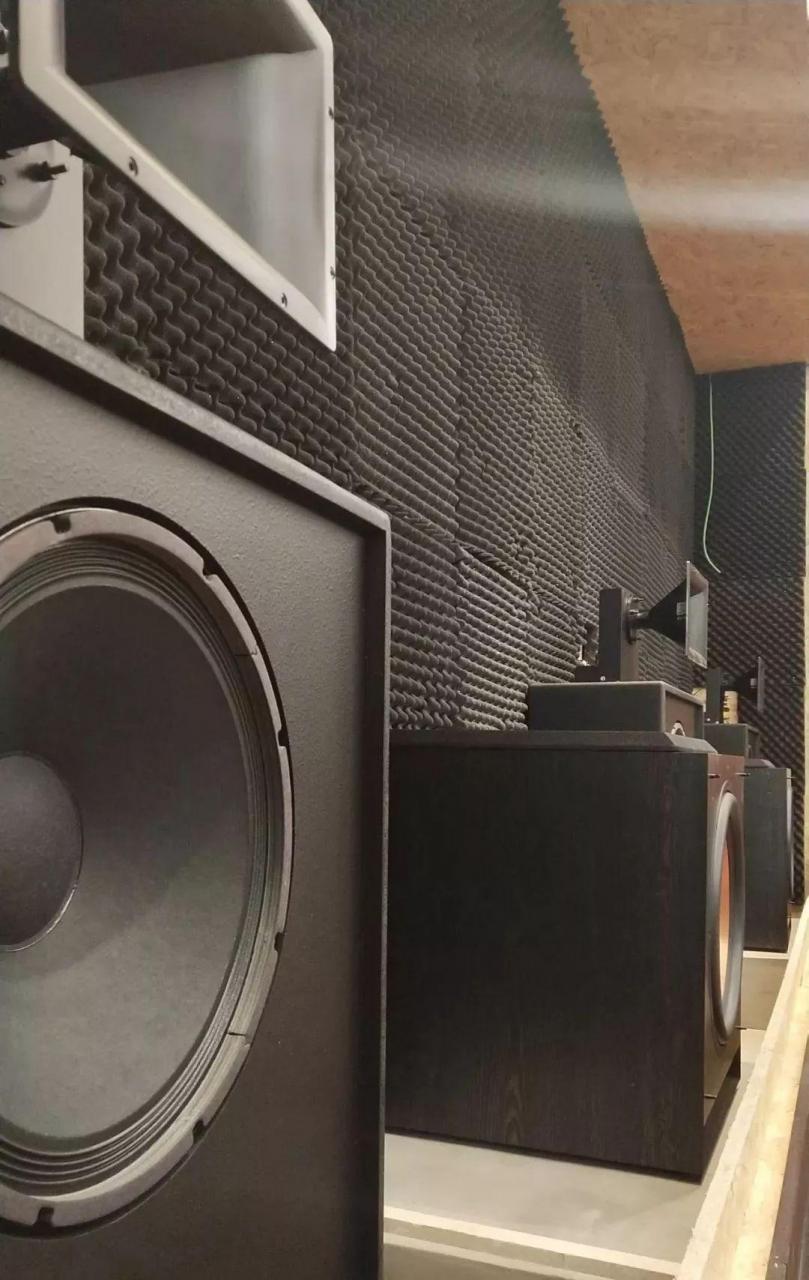

在影院整體設計上，考慮到本項目比較寬敞的空間。根據甲方要求；空間的大小及觀影的距離，設計了兩排座位，可以同時容納近7人進行觀影。影院前部設計采用全隱藏式設計，230英寸透聲幕布的后方為影院音箱放置區域。左右兩側分別設計為隱藏式開門設計，左側為檢修通道，而右側則為設備區域。考慮到設備工作的散熱需要，區域后部及上部均為散熱設計。整個空間更加整潔大方，為方便整體控制，系統包含智能中控系統，可用掌上電腦方便地控制所有的設備及燈光等，使整個系統的操作更加簡便。
設計與調試者心得
在系統調試方面，選用杜比公司的試音碟，發現無論是在聲像定位的準確性；整個系統的銜接性以及低頻速度、力度、爆發力等方面，都達到了近乎完美的狀態。230英寸的大投影幕配合EPSON 4K投影機，征服了每一個到場體驗的人。并且在播放器的選擇上、為了便捷及時地觀影，選擇了威動在線影庫，方便客戶及時獲取高清電影片源。
視頻部分，考慮到整個房間的長寬比、觀影距離，以及甲方要求屏幕比例選用2.35：1寬屏熒幕以達到更好的觀影角度，我們的專業技術人員使用SPYDER屏幕色彩測試儀進行色準、色溫以及畫面均勻性等色彩數據的測試，以期為客戶呈現出最純正且驚艷的色彩表現。
整風格與效果
整個影音室簡約大氣，采用了院線級別的影院設備和簡單實用的聲學設計。我們拋棄了那些紛繁的室內設計、更多的去探究那影音帶給我們的感動。
整風格與效果
KS-525-THX
Klipsch的“寬角散射環繞技術”將緊緊圍繞著你！KS-525-THX同時提供了漫射音箱的包圍環繞聲場和直射音箱的精準效果定位，又沒有兩者的缺點。兩只1″的鈦球頂壓縮驅動高音單元負載著5″的90°×60°Tractrix號角和兩只5.25″陶瓷金屬振膜低音單元呈對角設置，將輸出干擾將至最小。
| 頻率響應 | 80-20kHz (+-)3dB |
| 靈敏度 | 96dB @ 2.83 V/1米 |
| 功率處理能力 | 最大持續100w ?峰值400w |
| 額定阻抗 | 8 Ohm可調節 |
| 中頻分頻點 | 2100Hz |
| 高音單元 | 2×1″(2.5cm)磁屏蔽鈦膜壓縮單元 |
| 高音號角 |
|
| 低音單元 | 雙5.25“磁屏蔽 |
| 箱體材質 | MDF |
| 箱體類型 | 密閉 |
| 外觀尺寸（W×H×D） | 33×35×21.6 cm |
| 重量 | 9.1kg |
| 市場零售價 | 18530元/對 |

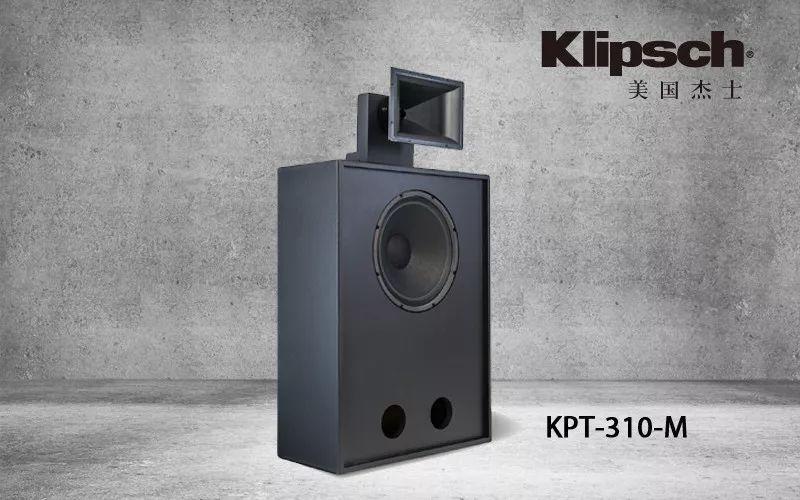

KPT-310-M
入門級單功放系統，價格低廉卻演繹著Klipsch動感聲音的傳奇。
?單15”低音單元箱體
?Tractrix??號角加載的1.75“鈦壓縮驅動單元
?單功放推動
| 頻率響應 | 52Hz-20kHz +/- 3dB |
|
|
|
| 最大持續 | 121dB |
| 輸出 | 100dB |
| 覆蓋靈敏度 |
|
| 外觀尺寸（W×H×D） | 69.21×140.97×31.15cm |
| 重量 | 45.4kg |
| 零售價 | 30810元/只 |

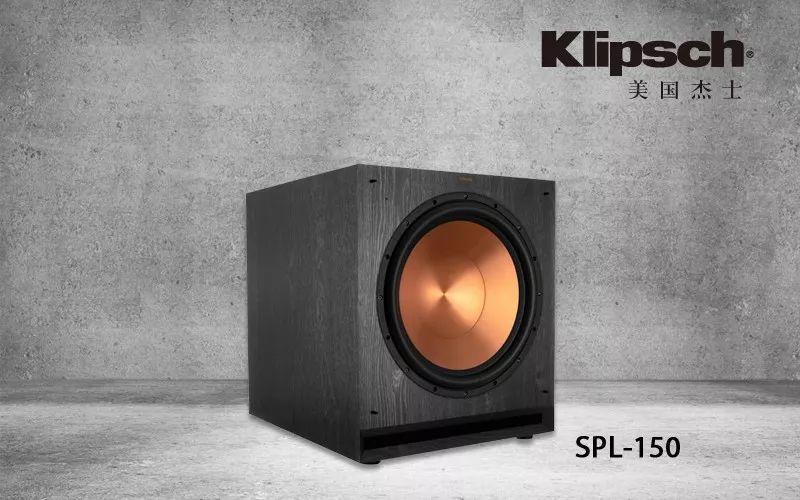

SPL-150
它將撼動您的地板，SPL-150是SPL系列中最體型最大、低頻最強勁的一款，采用了一只15″的古銅色陶瓷鋁低音單元。前置的低頻反射導向孔讓擺位變得隨心所欲，高效率的D級放大器，額定功率為400W，峰值功率為800W。
| 功率 | 400W 額定 / 800W峰值 |
| 頻率響應 | 18HZ-125HZ |
| 最大聲壓輸級 | 122db |
| 低音單元 | 15″長沖程陶瓷鋁錐盆 |
| 箱體材質 | MDF |
| 外觀 | 采用了優質防刮擦表面處理的烏木 |
| 外觀尺寸 | 54.61*49.53*56.64cm |
| 重量 | 34.2kg |
| 其他 | 兼容Klipsch WA-2無線套件 |
| 零售價 | 11600元/只 |

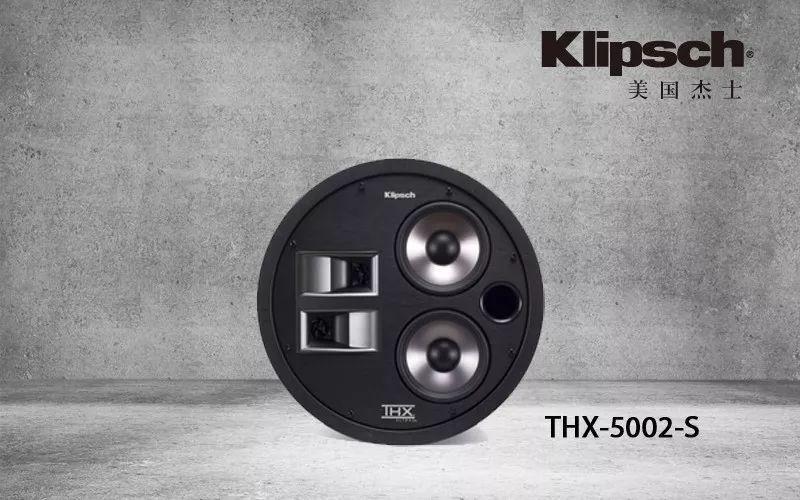

THX-5002-S
THX-5002-S具備令人驚嘆的豐富細節和沉浸感，這款內置環繞音箱能為您帶來全新維度的家庭影院系統。這就是它成為同類產品中第一個獲得THX Ultra2認證產品的原因。
| 系統 | 2路吸頂 |
| 頻率響應 | 45 Hz – 20 kHz +/- 3dB |
| 處理功率（持續/峰值） | 100W/400W |
| 靈敏度 | 93dB |
| 阻抗 | 8?Ohms |
| 分頻點 | 2500Hz |
| 高音單元 | 2×1″鈦制高音單元搭配Tractrix號角 |
| 低音單元 | 2×5.25″陶瓷鋁低音單元 |
| 箱體外觀 | 帶有1.6″ 直徑的導向孔的低頻反射箱體——表面與天花板齊平 |
| 開孔尺寸 | ?13.25” (33.7cm) |
| 產品尺寸 | ?15.25” (38.7cm) |
| 安裝深度 | 9.5” (24.1cm) |
| 重量 | 11 lbs. (5.0kg) |
| 箱體外觀 | 白色可噴涂 |
| 零售價 | 10300元/只 |

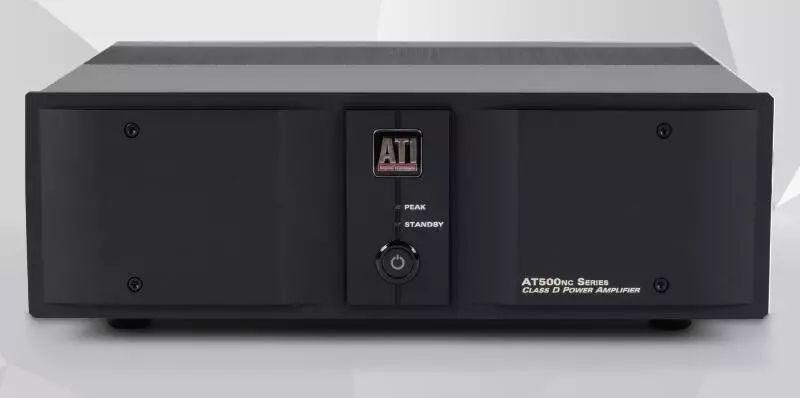

ATI AT543NC
AT543NC為D類設計，其放大模塊為著名的荷蘭Hypex公司為ATI所特別定制，Kessler認為，荷蘭Hypex能制造出當今最棒的D類放大器。每聲道都采用差分橋接輸出配置的兩塊Hypex NC500模塊，使其的FTC功率在8Ω時達到了500W，在4Ω時達到了900W，在AT543NC這個價位的后級之中，這樣幾乎功率翻倍的性能已然算是相當突出。
| 輸入阻抗： | 20kΩ每相平衡 |
| 輸入靈敏度 | 2.35V（500W/8Ω RMS） |
| 2.35V（500W/8Ω RMS） | 28.5dB |
| 功率輸出（8Ω） | 500W（20Hz-20kHz，<0.02％THD）
550W（1kHz，0.02％THD） 600W（1 kHz，1％THD |
| 功率輸出（4Ω） |
|
| 失真 |
|
| 互調失真 | 小于0.03％（SMPTE或雙音） |
| 頻率響應 | ±+0，-.5 dB，5 Hz至20 kHz，獨立于負載 |
| 阻尼系數（8Ω） | >2000（100Hz）、>800（up to 20kHz） |
| 阻尼系數（4Ω） | >1000（100Hz）、>400（up to 20kHz） |
| 信噪比 | 123 dB（A加權、以額定輸出為參考） |
| 轉換速率 | 大于每微秒60V |
| 觸發輸入 | 3-24V DC |
| 尺寸 | 432×150×394毫米（寬×高×深） |
| 電源要求 |
|
| 功耗 | 小于1W（待機）; 1800W（峰值） |
| 零售價 | 37400元/臺 |
