方案實施方類別：影音設計師
案例類別：商用案例
整體資金投入：130萬元
視聽室空間信息：168平方米
位置及周邊概括性描述：多功能電影院
用戶使用需求：三亞香水灣阿爾卡迪亞度假酒店地處迷人的香水灣旅游度假區。酒店內配套設施完善，酒店影院給酒店添色不少。此酒店影院還是一個多功能會議室，不僅為客人度假期間增加娛樂享受更為工作人員提供了一個舒適專業的會議場所！該多功能影院使用智能控制主機，搭配APP軟件，省去多個遙控器操控的混亂，提高智能操作的享受。
設計公司：TECHLAND藍本影音
總部設計師：李曉程
所用器材列表
視頻設備
放映機：Barco DP2K-10S×1
透聲屏幕：me2 screen 288″ 2.35:1 弧形微孔透聲畫框投影幕×1
主動式3D發射器：Barco 與投影機配套×1
3D眼鏡：Barco 與投影機配套×50
數字影院處理器：me2 MCP750×1
專業影院前級處理器：Storm audio ISP 3D.16×1
4K藍光機：OPPO UPD-203×1
影柜：me2 MDP1.3 高清數字媒體播放器×1
影柜服務器：me2 MDS3000 高清數字媒體內容服務器×1
硬盤：與影柜服務器配套×16
機頂盒：華為 華為榮耀4K高清智能網絡電視機頂盒
影院音頻設備
主音箱：me2 JBL×3
頂置音箱：me2 JBL×8
環繞音箱：me2 JBL×12
重低音音箱：me2 JBL×12
主擴后級功放：me2 7350×2
主擴后級功放：CROWN XTI4002×2
低音后級功放：me2 A1×2
會議室音頻設備
1拖4 會議（鵝頸話筒×4）：me2 MW54T×2
1拖4 會議（手持話筒×2+領夾話筒×2）：me2 MW54T×1
調音臺：Midas MR12×1 12路數字調音臺
定制觸屏電腦：SanyTouch TSYD108-21.5×1
管線部分
高級音箱線：MPS C-200MK3×400
高級音箱線：MPS C-400×350
4K-HDMI線：MPS HD-203 15M-HDMI×2
4K-HDMI線：MPS HD-203 2M-HDMI×6
電源時序器：me2 AC208×4
音箱吊架：me2 定制×16
其他線材
信號線：168網OPT專業雙芯屏蔽信號線×150
電源線： LED電源線(用于星空幕)×250
電源線： LED電源線(用于燈帶) ×800
智能控制系統設備
智能控制主機：Crestron CP3×1
紅外發射棒：Crestron IRP2×4
4路可控硅調光控制模塊：Crestron DIN-1DIM4×1
8路繼電器模塊：Crestron DIN-8SW8×1
12鍵面板：Crestron C2N-DB12-W-S×1
APP軟件：Crestron×2
平板顯示屏：Apple×1
RS232控制線：Crestron×4
燈光系統設備
星空幕：定制×36
燈帶：定制 9.5W/m 2700K×250
燈帶驅動器：A&S 12V 20A×18
筒燈：A&S 3000K 24° ×42
日光燈：A&S 3000K ×3
效果帕燈：Color SL-LP18×8
效果光速燈：Color SL-LB200×4
效果染色燈：Color SL-LW108×2
燈光控制系統：Color APP-WIFI-CONTROL×2
電源時序器：me2 AC208×1
控制終端：Apple iPad×1
影院的構建過程、聲學和光學處理及特別設計
影音室原始結構設計如下圖。

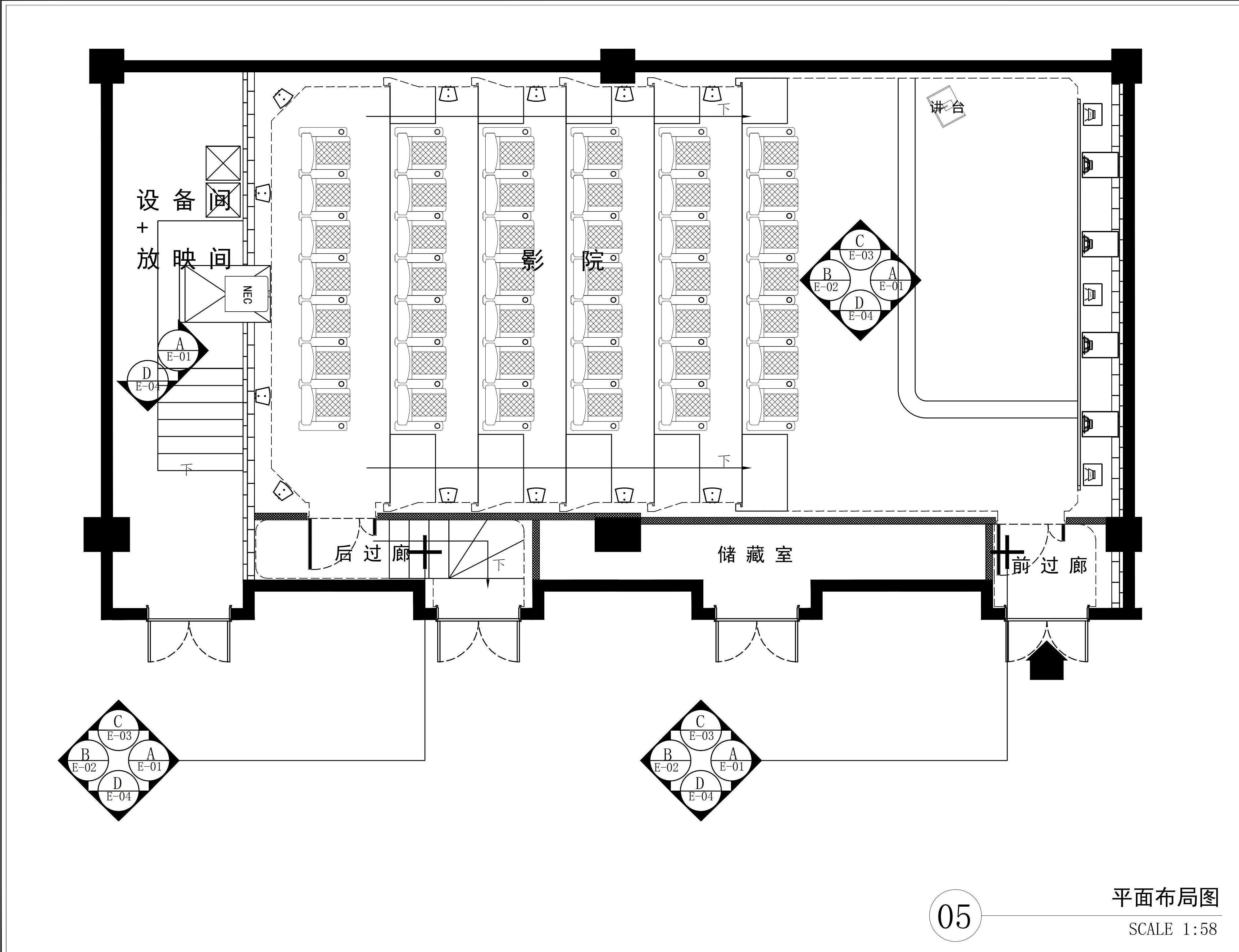

平面布局圖
此影院是一個多功能會議室，因?yàn)槎喙δ軓d的音頻擴聲系統由于需要同時滿足人聲(會議)、音樂播放聲(電影播放)等多種需求，所以在音箱的合理安裝位置、功率大小、話筒的數量、音頻處理方面需要著重考慮。
除此以外，多功能會議廳音視頻系統還有:視頻顯示系統、音頻擴聲系統、會議發言討論系統、音視頻信號處理系統、中央控制系統、遠程音視頻會議系統、同聲傳譯系統、舞臺燈光系統等組成。要滿足以上的要求，設計師花費了不少的心思。
影院的整體裝修風格打破了傳統的會議室給人的一種嚴肅無趣的感覺，呈現出典雅又不失放松的感覺。
影院還注重智能便捷，使用智能控制主機，搭配APP軟件，省去多個遙控器操控的混亂，提高便捷操作的享受。

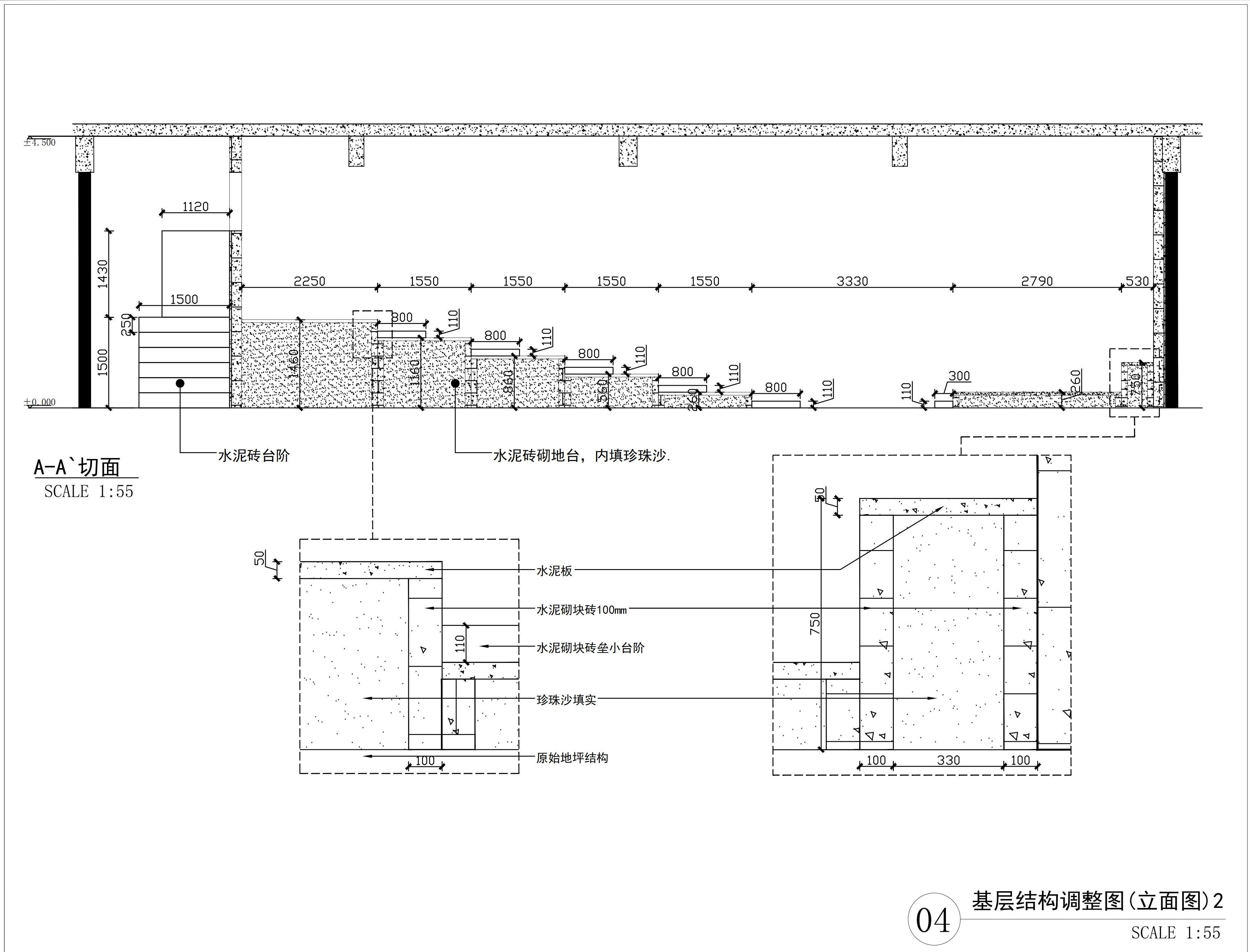

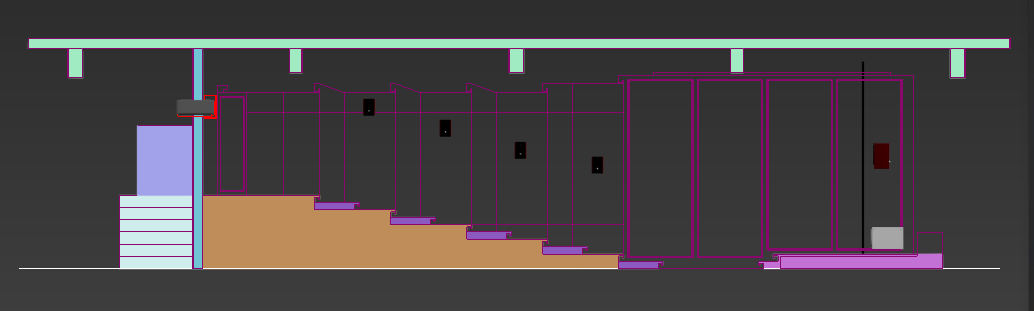

基層結構調整立面圖
頂面天花圖

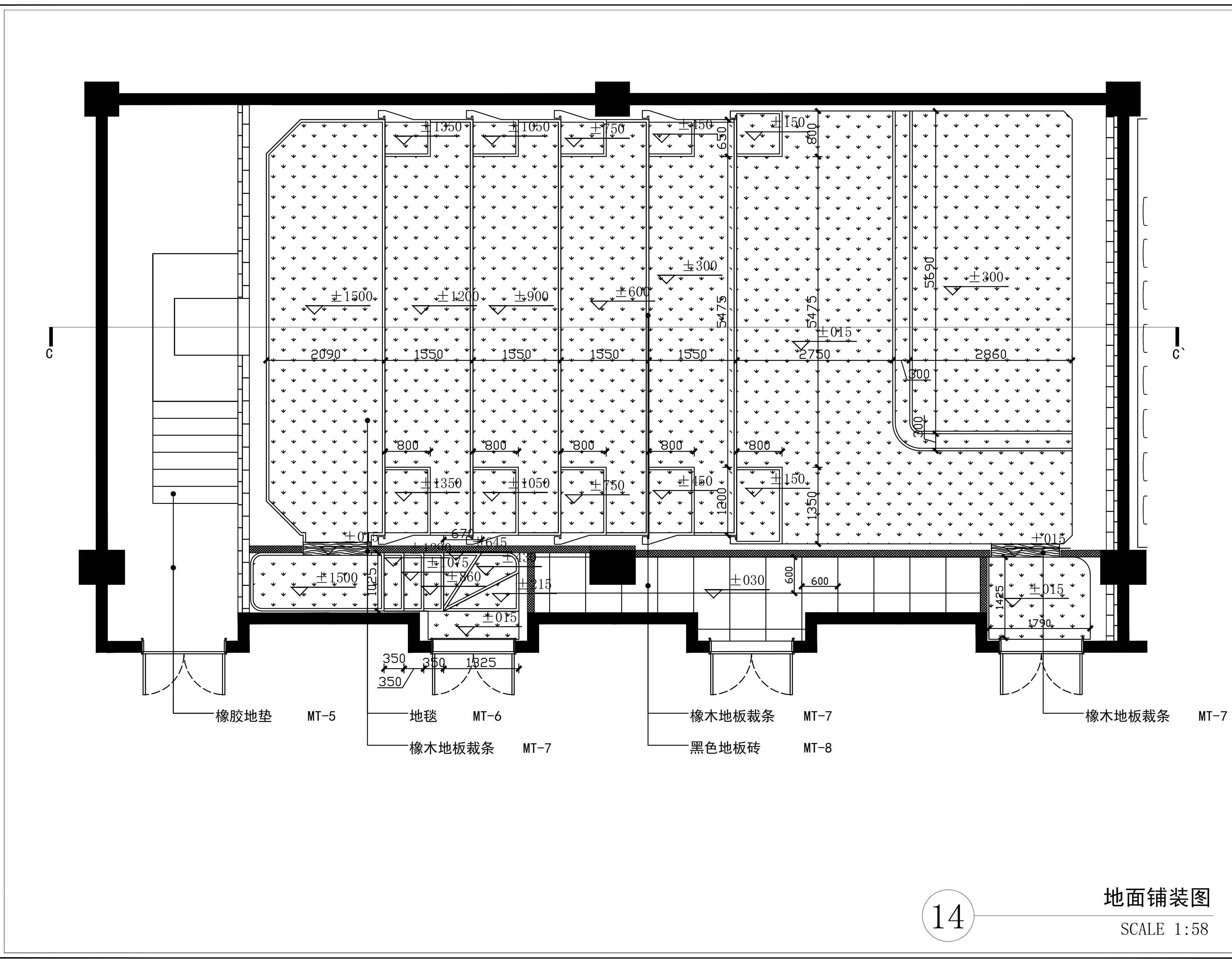

地面鋪裝圖

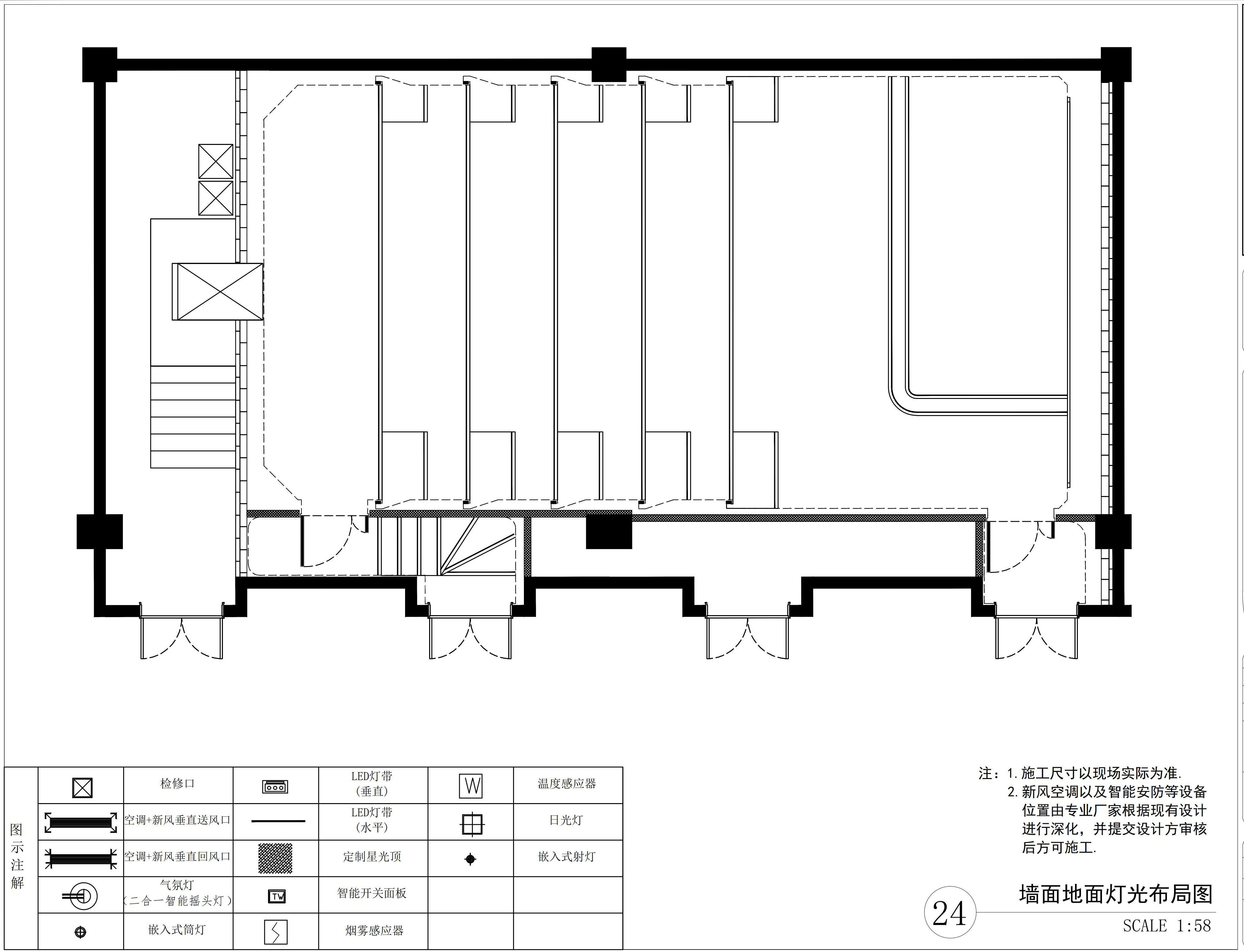

墻面地面燈光布局圖

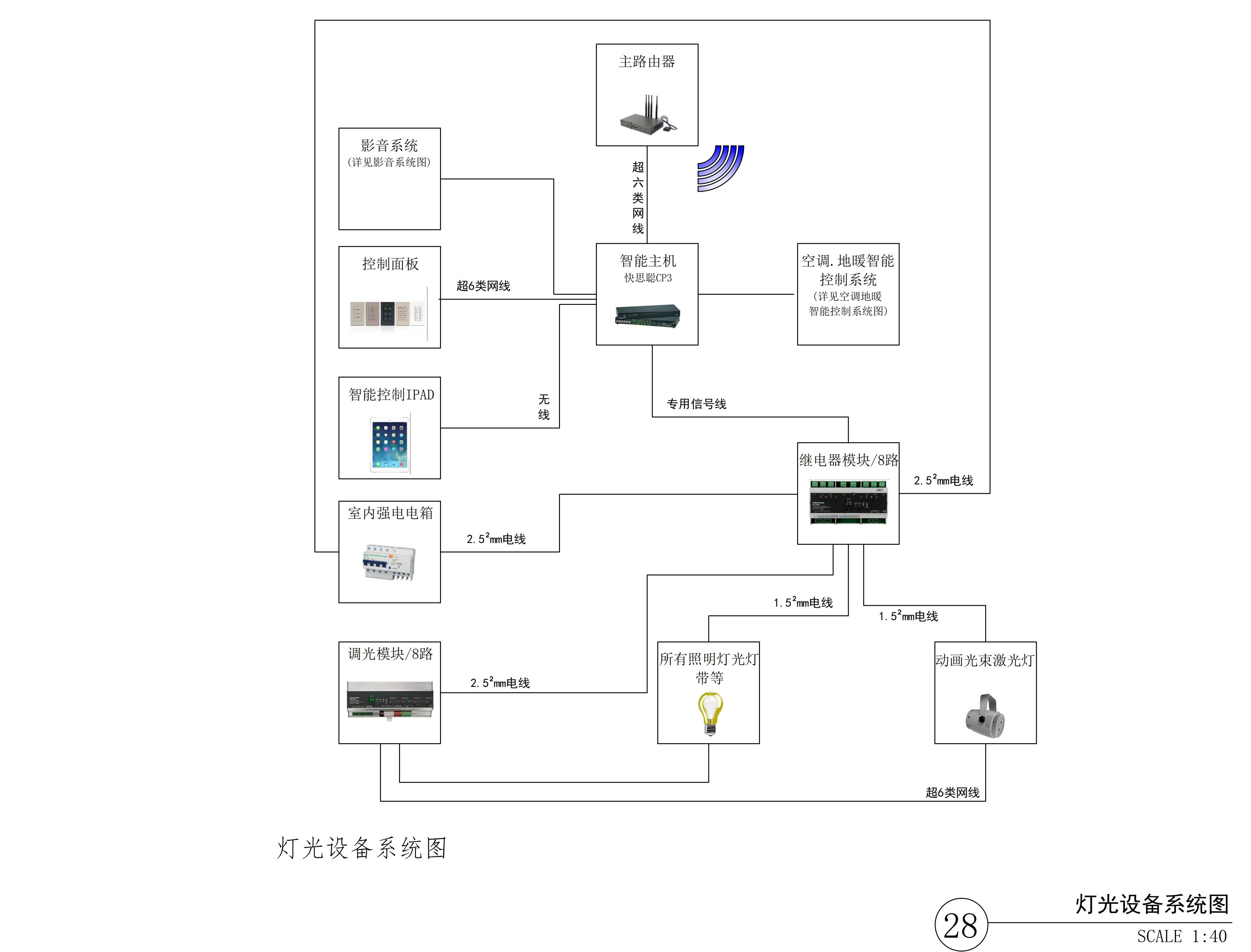

智能控制系統圖

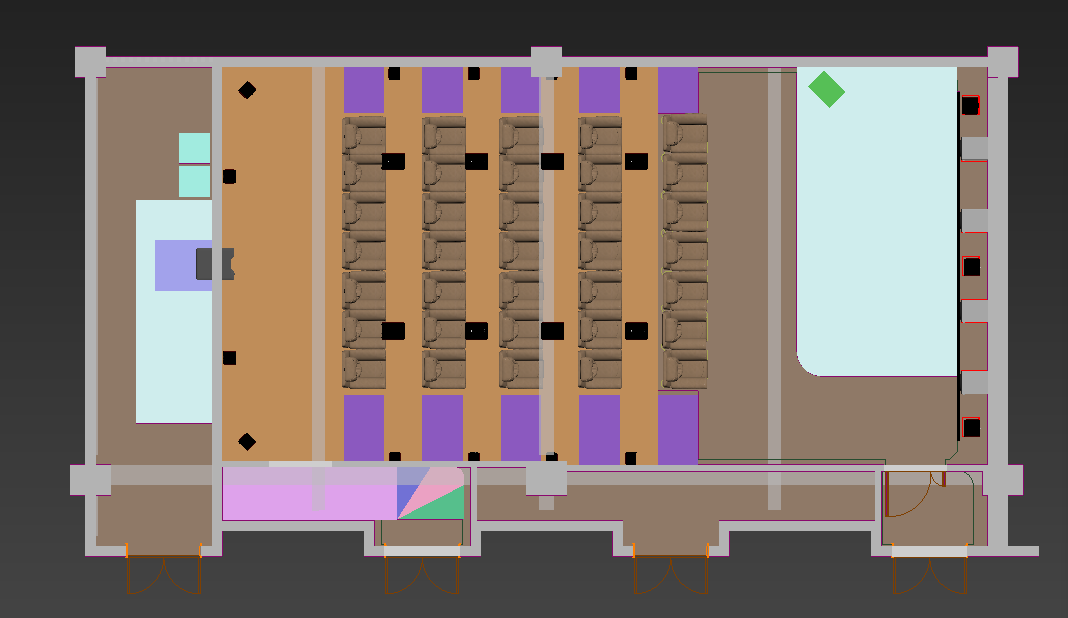

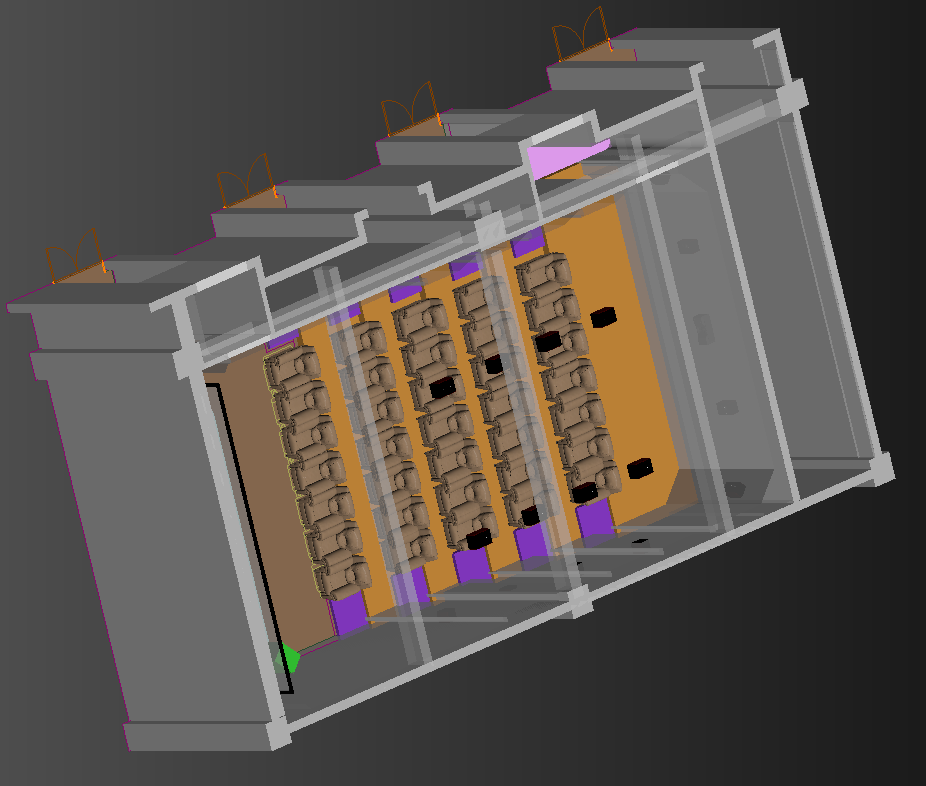

三維平面圖

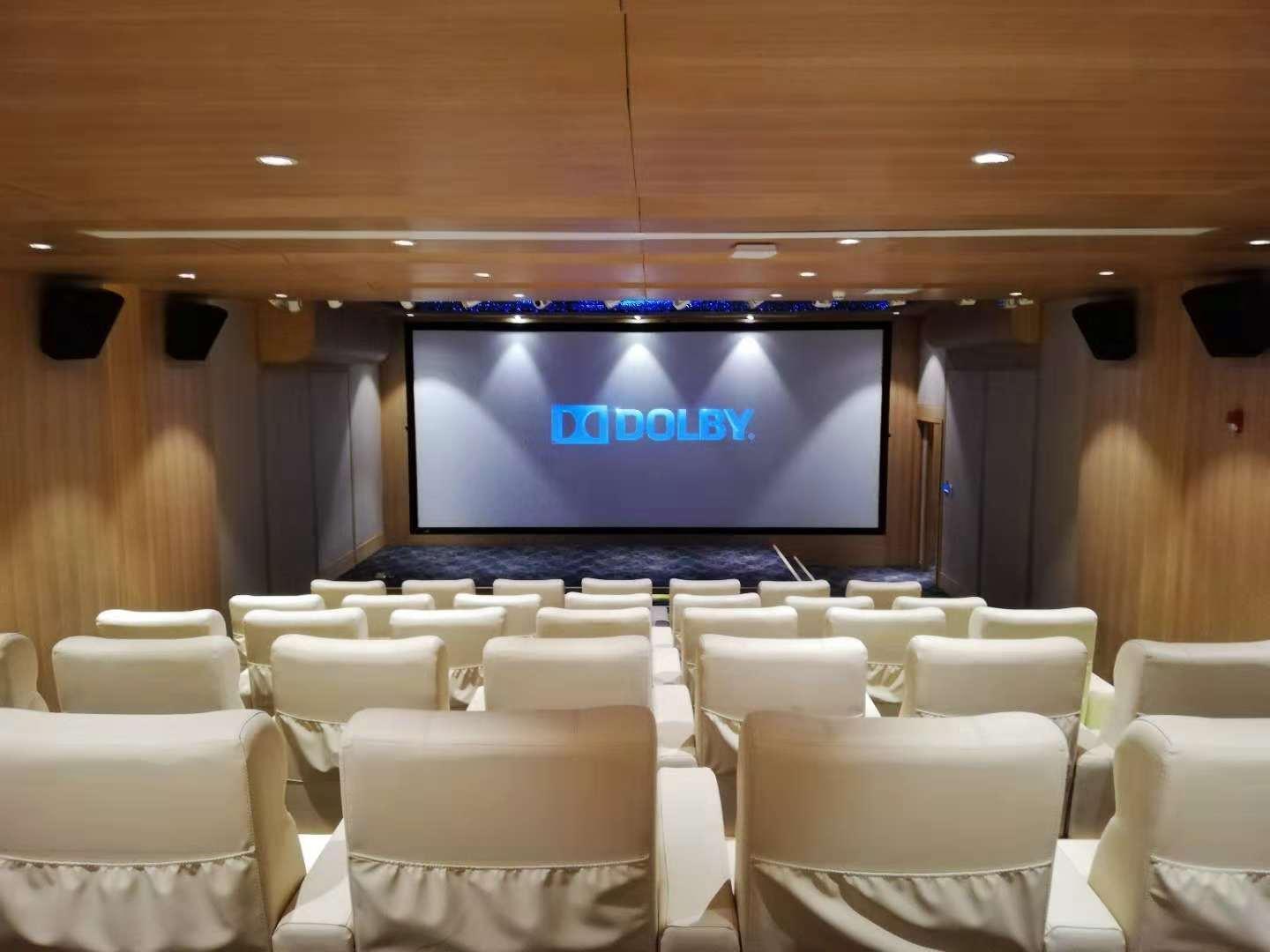

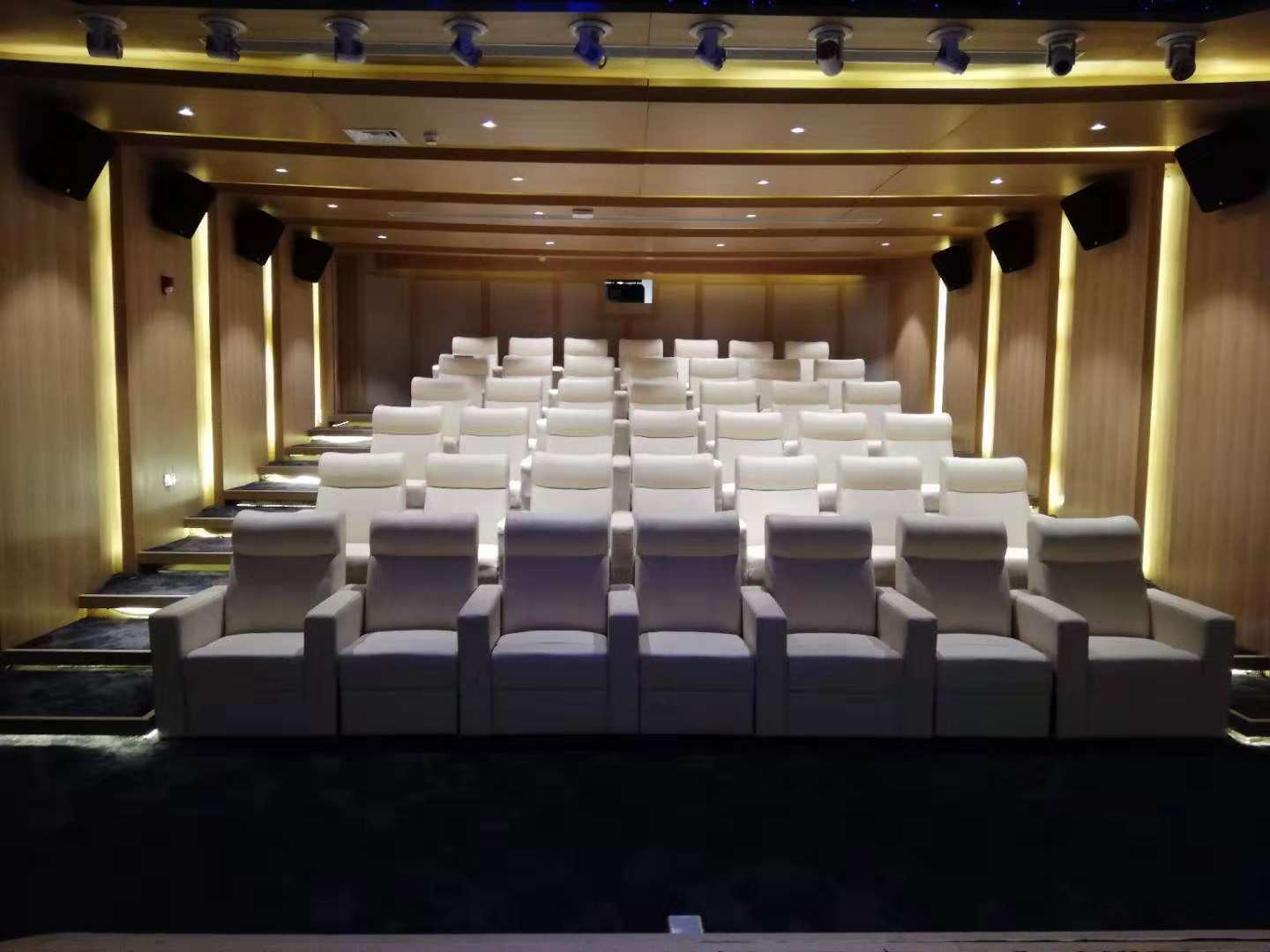

最終完成效果圖
系統調試與設計者心得
典雅、輕松、便捷，就是這個影院最終呈現出來的。從裝修風格到所有設備的運用，我們都經過多次調試，專業嚴謹?shù)姆?wù)態度，讓我們得到了酒店方一致好評！
